Як правильно скручувати провода з міді та алюмінію

Надійність електричного контакту є фундаментом пожежної безпеки будь-якої будівлі, оскільки неякісні з’єднання стають причиною перегріву та займання.

Незважаючи на активне розповсюдження сучасних самозатискних клемників, класична скрутка залишається базовим етапом електромонтажу в Україні. Фізика процесу полягає у створенні максимальної площі дотику жил для мінімізації перехідного опору, що запобігає руйнуванню ізоляції та виникненню небезпечного іскріння всередині розподільчих коробок.

Нормативні вимоги та законодавчі обмеження скрутки

Згідно з діючими Правилами улаштування електроустановок (ПУЕ), використання звичайної скрутки як самостійного способу з’єднання силових дротів у постійних мережах офіційно не допускається.

З’єднання, відгалуження та окінцювання жил проводів і кабелів мають здійснюватися за допомогою опресовування, зварювання, паяння або стискання.

Нормативні акти вимагають обов’язкового технічного доопрацювання кожного механічного з’єднання для забезпечення стабільного контакту протягом усього терміну експлуатації проводки. Це пов’язано з тим, що з часом метал піддається термічному розширенню та окисленню, що неминуче послаблює щільність прилягання жил у простій скрутці.

У сучасних побутових мережах, де працюють потужні прилади з високими пусковими токами, звичайна скрутка без фіксації розглядається виключно як тимчасове рішення під час монтажних робіт. Повноцінна експлуатація такої сполуки без додаткового проварювання чи паяння створює критичні ризики для цілісності електричної мережі об’єкта.

Інструменти та матеріали для підготовки провідників

Для якісного виконання робіт електромонтажнику знадобиться набір професійного обладнання, що забезпечує чистоту контактних поверхонь.

Необхідний інвентар:

• Стрипери. Спеціальні кліщі для точного зняття ізоляції без надрізів на металі.
• Пасатижі. Інструмент із насічками на губках для щільного скручування жил між собою.
• Бокорізи. Використовуються для рівного обрізання залишків дроту після завершення навивання.

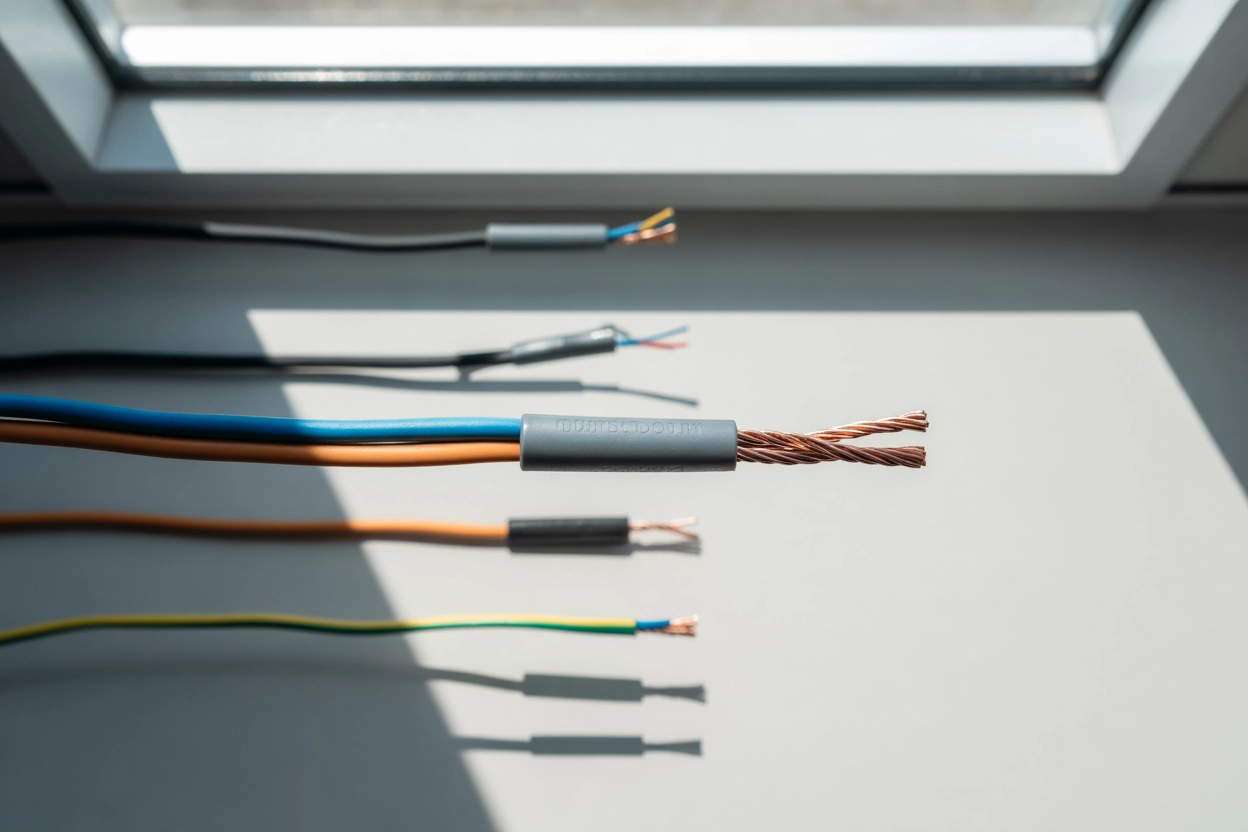

Процес підготовки починається з видалення ізоляційного шару, після чого оголену жилу необхідно зачистити від оксидної плівки дрібнозернистим наждачним папером до металевого блиску. Відсутність оксидів критично важлива для міді, оскільки навіть тонкий шар нальоту значно підвищує опір у місці майбутнього з’єднання провідників.

Особливу увагу слід приділити довжині оголеної ділянки, яка має становити від 40 до 60 мм залежно від кількості дротів у вузлі. Достатня довжина дозволяє сформувати необхідну кількість витків для механічної міцності, уникаючи при цьому надмірного натягу жил, що може призвести до їхнього пошкодження біля зрізу ізоляції.

Технологія створення паралельної та послідовної скрутки

Якісне з’єднання починається з правильного позиціонування провідників: їх необхідно прикласти один до одного так, щоб краї ізоляції збігалися, а голі жили перехрещувалися під невеликим кутом. На початковому етапі важливо зафіксувати місце перетину пасатижами, щоб уникнути розходження дротів під час подальшого навивання за годинниковою стрілкою.

Алгоритм виконання робіт:

1. Перехрещення. Розмістіть жили хрест-навхрест безпосередньо біля краю ізоляційного шару.
2. Навивання. Починайте щільно закручувати дроти один навколо одного, дотримуючись рівномірного кроку.
3. Формування витків. Зробіть не менше 5 повних обертів для забезпечення надійної механічної зв’язки.
4. Фіксація. Затисніть кінець отриманої скрутки пасатижами, щоб максимально ущільнити витки металу.

Паралельна скрутка, яку часто називають «вузлом», застосовується для з’єднання кількох дротів, що виходять з одного напрямку, зазвичай у розподільчих коробках. Послідовне з’єднання або «бандаж» передбачає накладання жил назустріч одна одній, що вимагає використання додаткового тонкого дроту для обмотки місця контакту.

Завершальним етапом технологічного процесу є ретельне затискання кінчиків жил пасатижами, що дозволяє усунути мікроскопічні повітряні порожнини між металевими поверхнями. Це мінімізує ризик виникнення вібрацій та послаблення контакту під дією змінного струму, що є критичним для довговічності всієї електричної лінії.

Специфіка роботи з багатожильними та монолітними дротами

При роботі з м’якими багатодротовими жилами типу ПВС необхідно враховувати їхню схильність до деформації та розпушування під тиском інструмента.

Методика підготовки м’якого дроту передбачає його попереднє скручування в щільний джгут перед з’єднанням із монолітною жилою. При створенні комбінованої скрутки м’який провідник щільно обвивається навколо жорсткого стрижня, що дозволяє створити надійний каркас, який утримуватиме тонкі волоски міді на місці без ризику їхнього вислизання.

Дотримання рівномірного кроку витків є обов’язковим, оскільки це запобігає нерівномірному розподілу механічного навантаження та перелому окремих дротів у місцях різкого перегину. Правильно виконане з’єднання повинно виглядати як єдина монолітна спіраль, де кожен елемент щільно притиснутий до сусіднього по всій довжині зачищеної ділянки.

Проблема контакту міді з алюмінієм

Поєднання мідних та алюмінієвих провідників у прямій скрутці є грубим порушенням техніки безпеки та технологічних норм монтажу.

Ці метали мають різні коефіцієнти теплового розширення та утворюють гальванічну пару, що призводить до інтенсивного виділення окислів у зоні дотику. Під впливом природної вологості повітря запускається процес електрохімічної корозії, яка за короткий термін здатна повністю зруйнувати металеву структуру контакту.

Наслідки такого з’єднання проявляються поступово: спочатку зростає перехідний опір, що спричиняє локальне нагрівання вузла навіть при незначних навантаженнях у мережі.

З часом температура в місці контакту піднімається до критичних позначок, що спричиняє плавлення пластикової ізоляції, обвуглювання стін та виникнення відкритого полум’я. Для безпечного поєднання цих матеріалів слід використовувати виключно перехідні клемники або спеціальні гвинтові затискачі, де прямий контакт між міддю та алюмінієм виключено.

Варіанти посилення контакту після скручування

Для того, щоб механічне з’єднання відповідало вимогам ПУЕ та слугувало десятиліттями, його необхідно перетворити на монолітну конструкцію.

Методи доопрацювання:

• Паяння. Заповнення порожнин скрутки припоєм для створення максимальної площі електричного контакту.
• Зварювання. Оплавлення кінців жил вугільним електродом до утворення цілісної металевої краплі.
• Опресовування. Стискання скрутки всередині гільзи за допомогою спеціального преса.

Використання паяння м’якими припоями (наприклад, ПОС-61) потребує застосування безкислотних флюсів або каніфолі, щоб уникнути подальшого роз’їдання міді хімікатами. Аргонодугове зварювання вважається найбільш надійним методом для силових ліній, оскільки воно створює нерозривний молекулярний зв’язок, який за характеристиками не поступається цілому дроту.

Опресовування мідними лудженими гільзами (ГМЛ) є ефективною альтернативою термічним методам обробки, особливо в місцях, де використання відкритого вогню або паяльника ускладнене. Така модернізація робить вузол з’єднання таким, що не потребує періодичного обслуговування, та гарантує стабільність параметрів електромережі протягом усього терміну її роботи.

Герметизація та електрична ізоляція вузла

Фінальним етапом робіт є створення надійної діелектричної оболонки, яка захистить відкритий метал від зовнішніх впливів та випадкового дотику.

Ізоляційна стрічка на основі ПВХ або ХБ повинна накладатися в кілька шарів із обов’язковим заходом на 1-2 сантиметри на заводську оболонку кожного провідника. Це забезпечує герметичність з’єднання та запобігає потраплянню конденсату або пилу безпосередньо в зону контакту жил.

Використання ковпачків ЗІЗ (сполучних ізолюючих затискачів) дозволяє значно прискорити процес, оскільки вони поєднують у собі функцію механічної фіксації та ізоляції. Внутрішня конічна пружина ковпачка додатково стискає жили, а пластиковий корпус надійно закриває вузол, проте для приміщень із підвищеною вологістю краще віддавати перевагу термоусадочним трубкам із клейовим шаром.

Чи вартий зусиль такий метод монтажу?

Якість та довговічність побутової електромережі безпосередньо залежать від розумного поєднання традиційних ручних методів монтажу та сучасних засобів фіксації провідників. Хоча використання швидких клемників значно економить час, професійно виконана та додатково проварена або пропаяна скрутка залишається еталоном надійності для ліній із високим навантаженням. Остаточний вибір технології має базуватися на специфіці конкретного об’єкта, враховуючи доступність розподільчих коробок для регулярного огляду та сумарну потужність електроприладів, що будуть підключені до мережі.
